Thiết kế trục trên Inventor

Như các bạn đã biết như các bạn đã biết trên phần mềm Inventor có công cụ Shaft hỗ trợ chúng ta trong việc thiết kế trục. Phần mềm Inventor có thể giúp chúng ta thiết kế các dạng trục trơn, trục bậc và nhiều dạng khác nữa. Khi chúng ta thiết kế chi tiết máy thì sau khi thiết kế trục chúng ta lại phải tính toán then cho trục. Trên phần mềm Inventor cung cấp cho chúng ta một thư viện chuẩn về dạng then để phù hợp với đường kính trục. Ngoài ra Inventor còn giúp chúng ta tạo lỗ trên đầu trục.....

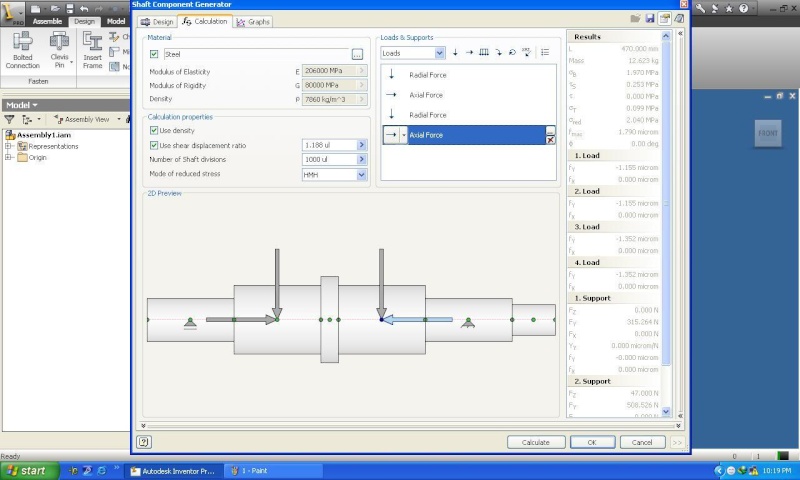

để thiết kế trục các bạn phải vào môi trường assembly để sử dụng công cụ shaft để thiết kế trục.Bạn sẽ thấy một bảng như hình dưới đây.

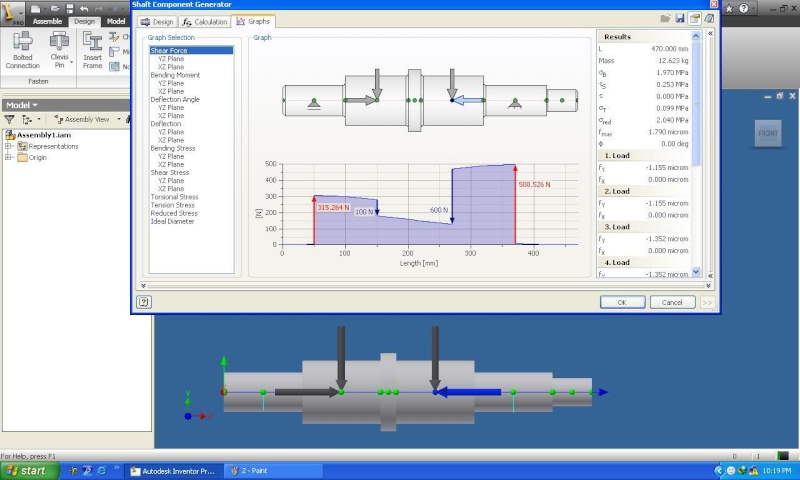

Khi bạn thiết kế và tính toán trục xong thì chúng ta sẽ đến công việc là vẽ biểu đồ lực và mômen trên trục. Trên Inventor hỗ trợ mạnh bạn việc vẽ biểu đồ như hình dưới đây.

Inventor xuất cho chúng ta một file dưới dạng đuôi HTML cung cấp đầy đủ các thông tin về trục mà chúng ta thiết kế.
đây là file biểu đồ mà mình đẫ xuất http://www.mediafire.com/?v3cr14bb51lhb7u



Dưới đây là hình dạng của trục được thiết kế trên Inventor chưa qua một công cụ nào để chỉnh sửa
